监控及配套单元

交流监控单元（KJ-K）

交流监控单元采用八位单片机，负责测量两路三相的交流相电压，并根据交流电压来自动切换两路交流接触器。交流监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：

    ◎测量两路三相交流电压

    ◎根据交流电压的状态自动切换两路交流接触器

    ◎测量一相交流工作电流

    ◎测量两路接触器的工作状态、防雷状态、5路交流空开状态

    ◎通过RS485通信总线与系统监控模块完成数据交换

直流监控单元(KJ-D)

    直流监控单元采用八位单片机，负责测量环境温度、母线、电池参数。直流监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：

    ◎测量两段母线电压、电流

    ◎测量两组电池电压、电流

    ◎测量一路环境温度

    ◎测量三个0~5VDC模拟量数据，其系数可设置

    ◎通过RS485通信总线与系统监控模块完成数据交换

开关量单元（KJ-K）

开关量监控单元采用八位单片机，负责测量40路开关量状态及7对干结点输出。开关量状态可通过设SW1拔码开关位置来选择常开或常闭输入两种结点，但要求所有状态量采用统一的输入方式。开关量监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：

    ◎测量40路无源结点开关量

    ◎提供输入结点常开或常闭选择功能

    ◎提供一个常开及常闭的系统故障结点输出

    ◎提供6个常开结点输出

    ◎通过RS485通信总线与系统监控模块完成数据交换

电池巡检单元（KJ-B2）

电池巡检单元采用八位单片机，负责采集一组环境温度、24节单体电池电压。电池巡检单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：

◎测量一组环境温度

◎采集24个12V单体电池电压,测量精度为0.5%

◎通过RS485通信总线与系统监控模块完成数据交换

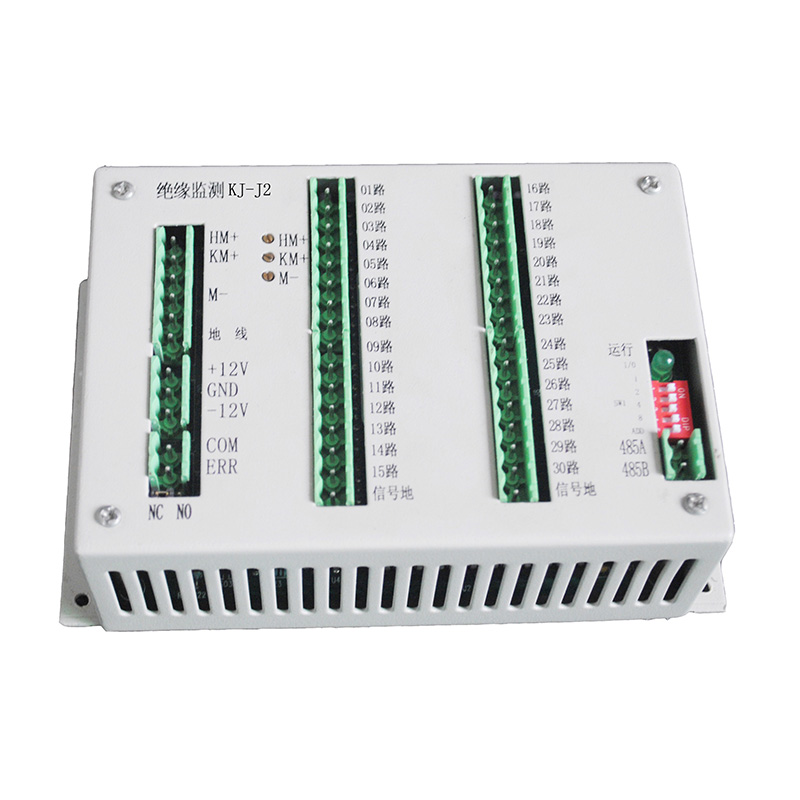

绝缘检测单元（KJ-J2）

绝缘监测单元采用八位单片机，负责测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给监控模块。绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能及特点如下：

◎可监测30个支路的绝缘状况

◎正确定位绝缘不良的支路序号及正负极性

◎绝缘监测准确度高

◎可同时监测合控母支路

◎监测合母支路数在0~15支路可灵活设置

◎通过RS485通信总线与系统监控模块完成数据交换

闪光绝缘盒（KJ-SGJY）

KJ-SGJY绝缘闪光继电器采用精密测量电路，负责测量正负母线对地绝缘电阻，当有监测到母线绝缘不良时，产生告警；绝缘闪光继电器内部还集成有闪光继电器，对系统提供闪光信号。其完成的主要功能及特点如下：

   ◎可监测控母正、负母线的绝缘差值下降情况

   ◎绝缘电阻测量准确，测量结果不随母线正负电压变化而变化

   ◎绝缘告警阻值可设

   ◎适用于110V、220V两种系统

   ◎闪光信号精确、稳定

   ◎安装灵活方便：可采用螺钉孔固定或导轨固定
